三通溜子簡介
三通溜子（又名三通分料器或三通分料閥）是一種可用于物料換向/分流流程的設備。三通分料器有電液動、氣動、手動三種按結構形式。
三通溜子分有側三通、正三通等，廣泛適用于建材、冶金、礦山、輕工、糧食等行業。
三通溜子的結構組成
本三通溜子主要由閥體、閥軸、閥板、曲柄機構、電動推桿（電液動推桿或手動機構）等組成。
工作原理
手動由外力通過曲柄帶動閥軸、閥板作一定角度的擺動，從而達到控制物料流向，分送物料之目的。
三通溜子特點及用途
三通分料閥采用鋼板焊接結構，具有體積小、重量輕、阻力小。采用電動推桿（電液動、氣動推桿）驅動，可以快速切換物料流向。三通分料閥是物料輸送系統中控制物料快速換向的理想設備，廣泛用用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物輸送。性能
技術參數
工作壓力 | 適用溫度 | 適用介質 |
0.01MPa | ≤300℃ | 晶體、顆粒、粉狀物料等 |

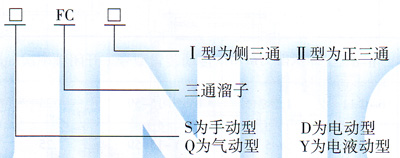

型號說明

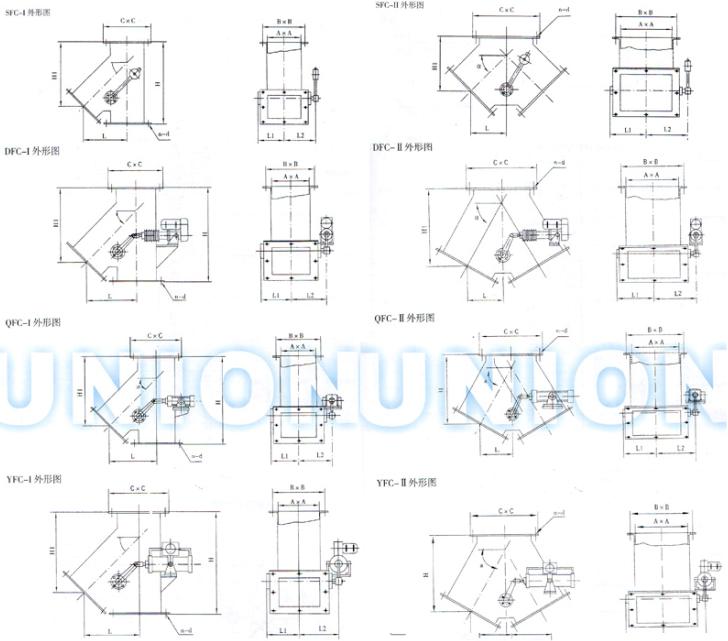

外形安裝尺寸
A×A | B×B | C×C | α | H | L | L1 | L2 | n-d |
200×200 | 256×256 | 290×290 | 45° | 267 | 177 | 180 | 220 | 8-Φ10 |
50° | 282 | 174 | ||||||
55° | 299 | 161 | ||||||
60° | 352 | 160 | ||||||
250×250 | 306×306 | 340×340 | 45° | 298 | 198 | 220 | 250 | 8-Φ10 |
50° | 330 | 193 | ||||||
55° | 338 | 181 | ||||||
60° | 396 | 182 | ||||||
300×300 | 356×356 | 390×390 | 45° | 322 | 212 | 250 | 280 | 8-Φ14 |
50° | 349 | 209 | ||||||
55° | 386 | 204 | ||||||
60° | 431 | 200 | ||||||
400×400 | 456×456 | 490×490 | 45° | 381 | 251 | 280 | 325 | 8-Φ14 |
50° | 419 | 251 | ||||||
55° | 448 | 244 | ||||||
60° | 525 | 245 | ||||||
500×500 | 456×456 | 490×490 | 45° | 470 | 310 | 350 | 395 | 16-Φ12 |
50° | 532 | 320 | ||||||
55° | 557 | 290 | ||||||
60° | 644 | 300 | ||||||
600×600 | 664×664 | 700×700 | 45° | 502 | 290 | 400 | 450 | 16-Φ12 |
50° | 561 | 310 | ||||||
55° | 643 | 330 | ||||||
60° | 738 | 340 | ||||||
700×700 | 772×772 | 820×820 | 45° | 617 | 380 | 450 | 500 | 16-Φ16 |
50° | 678 | 400 | ||||||
55° | 795 | 420 | ||||||
60° | 937 | 442 | ||||||
800×800 | 872×872 | 920×920 | 45° | 672 | 408 | 500 | 550 | 16-Φ16 |
50° | 763 | 445 | ||||||
55° | 900 | 482 | ||||||
60° | 1057 | 493 |
