圓形旋轉振動篩概述
GD型圓形旋轉振動篩由底座上的普通電機通過橡膠聯軸器帶動激振器轉動，使篩機產生水平圓運動和繞水平軸搖擺振動的空間復合運動。篩中料層受剪切，并上下翻滾，細顆料迅速接觸篩面，過孔分級。
圓形旋轉振動篩用途
GD型圓形旋轉振動篩用于干濕、粗細、輕重不同的各種物料的篩分作業，亦可用于固液分離、廢污水處理等，廣泛用于化工、冶金、建材、陶瓷、造紙、醫藥、食品和飼料加工等各行各業的生產流水線及單Du作業。與往復式振動篩相比有更多的的工藝適應性，并具有結構簡單、功耗少、噪音小、篩分效率高等特點，可滿足多級篩分的工藝要求，該機物料運動軌跡和振動力大小可進行調整。篩網有撞擊裝置，不易堵塞，張緊容易，調換方便，使用壽命長，排出方向可隨意改變，運載荷對安裝基礎傳遞小，安裝調試簡單方便。

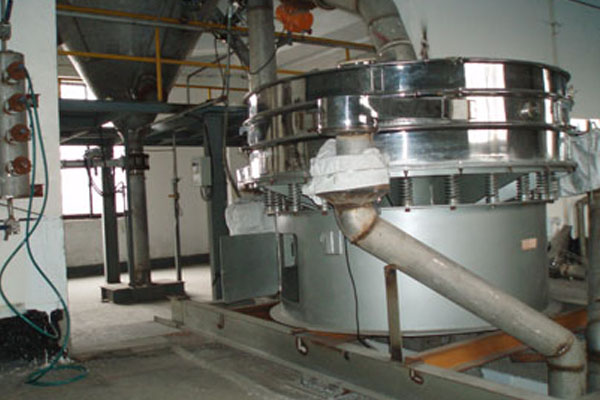

現場使用圖片
技術參數
型號 | 篩網直徑 | 處理量（t/h） | 振動頻率（min-1） | 電動功率 | 重量 | 備注 |
GD-1500 | Ф1500 | 9-14 | 930 | 2.2 | 750 | 處理量按標準物料河砂計算（1.67t/m3）選型時按處理物料比重?fù)Q算 |
GD-1000 | Ф1000 | 4-6 | 930 | 1.1 | 500 | |
GD-800 | Ф800 | 2-4 | 930 | 0.75 | 400 | |
GD-600 | Ф600 | 1.5-2 | 1450 | 0.75 | 300 | |
GD-400 | Ф400 | 1-1.5 | 1450 | 0.25 | 160 |

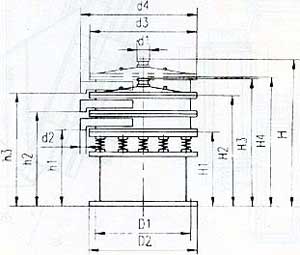

外型尺寸
型號 | d1 | d2 | d3 | d4 | D1 | D2 | h1 | h2 | h3 | H1 | H2 | H3 | H4 | H | 有效面積 （m2） |
GD-1500 | 280 | 200 | 1650 | 2280 | 1420 | 1450 | 640 | 830 | 1020 | 660 | 1040 | 1300 | 1230 | 1490 | 1.77 |
GD-1000 | 220 | 140 | 1120 | 1520 | 975 | 1040 | 565 | 695 | 825 | 580 | 840 | 1040 | 970 | 1170 | 0.74 |
GD-800 | 200 | 130 | 850 | 1160 | 780 | 850 | 540 | 665 | 790 | 560 | 810 | 950 | 935 | 1075 | 0.44 |
GD-600 | 130 | 110 | 710 | 980 | 610 | 660 | 480 | 600 | 720 | 490 | 730 | 850 | 850 | 970 | 0.265 |
GD-400 | 120 | 100 | 470 | 700 | 400 | 445 | 435 | 525 | 615 | 440 | 620 | 700 | 700 | 780 | 0.1 |
訂貨須知
GD圓形振動分級篩可配二～四層分級篩網，訂貨時請注明型號規格，所需配備篩網要求、材料、孔狀、目數、訂貨數量。
